公共机房综合管控系统
目录
一、需求与背景
二、公共机房系统介绍
三、公共机房系统功能
1、广播对讲 2、动力智能控制 3、人员监测 4、环境报警 5、报警系统
四、公共机房软件介绍
1、Android客户端 2、pc客户端可视化界面
五、公共机房软件功能
1、灵活的策略设置 2、集中化远程管理 3、出色的告警功能 4、事件集中处理 5、用户权限管理 6、丰富的驱动支持 7、系统日志、数据查询和管理 8、数据共享
六、监控主机
七、系统七大特色
一、背景与需求：
公共机房是学院培养、锻炼学生的一个重要实习场所，为最大效率的发挥机房的使用功效，节约能源、延长使用寿命，同时为保证计算机安全运行和机房安全，维持计算机正常的教学秩序，让教师、学生能在干净、整洁的环境中工作。
随着高校管理变革的逐步进步，计算机教学教室建设、维护与应用管理日趋向规范化、复杂化发展，计算机教室管理工作也变得更加的繁重和复杂。这就迫切需要先进管理技术手段规范、加强、简化教室应用管理的工作。
二、系统介绍：
融智系统立足于建设一个全面覆盖用户所有主机房、教学机房、实验室机房、多媒体机房、支持监控网络独立自供电运行，集动力、环境、视频、设备、安防、消防、广播对讲及现场拾音的综合监测、调控监视软硬件平台于一体的融智化教室远程运维管理系统。
三、公共机房系统功能：
1、广播对讲：
配置广播对讲系统，实现对机房、楼道、办公区的分通道广播，下课提示，安全提示等。针对教师的教学要求，能够及时的处理。提高工作效率。
【1】机房广播：教室内单独广播和全教室广播。
【2】机房对讲：教室与值班室的呼叫对讲。
【3】机房拾音器：教室内现场音频的采集。
2、电力监控：
通断电
利用动力监测工作站的双电源输入兼断电监控接口结合内置后备电源，可对市/UPS断电进行实时监控报警。
数字电力监测
配置三相电力监测仪、单相电力监测仪，实时监控机房的供电。
远程电源管理
供电配电箱改造、配置单路电源管理模块，八路电源管理模块，实现对供电系统的远程管理。
UPS联动监控
配置UPS整合监测通讯模块，结合厂商通讯协议，定制化实现UPS整合监控。
3、人员监测：
门禁
配置门禁管理系统，实现人员出入的刷卡授权出入管理以及对人员出入的详细记录；对用户上下课需求，远程开关门，上课时门属于常开状态，下课后门属于常闭状态，智能化管理。
双鉴探测器
配置双鉴人员移动探测器，监控计算机教室区域人员移动。
视频监测
配置NVR和摄像机实现对教室区域进行有效的实时监控。
4、环境监控：
温湿度
配置温、湿度传感器：实时采集监测教室各温度才几点的温度与相对湿度，按用户设定策略进行开启空调的功能，保障教室的基本教学环境。
漏水
配置水浸传感器，监控计算机教室区域的漏水，如空调。
烟雾
配置烟感探测器，监控计算机教室区域的火警。
新风机
配置新风机组通讯模块，结合新风机厂家提供的通讯接口及通讯协议，实时监控。
5、报警系统：
短信告警：针对各应用场景的受控状况，通过主控服务器的短信报警平台，可实现手机短信群发报警，一旦出现特定受控状况，可以将预定义编辑的准确表述的短信文字报警信息发送到一组自定义人员的手机上，实现随时随地的移动监控报警。也可以给监测区域内重要的设备设置短信定时发送，可时刻了解监测区域的状况；
图示定位告警：针对各应用场景的受控安防监控状况，环境监控状况、设备监控状况，在软件界面上可实现基于拓扑图或电子地图的图示定位报警，一旦出现特定受控状况，工作人员可迅速定位状况地点和状况性质；
主控语音告警：系统支持主控端语音告警，可按用户设定策略，可将告警状态内容信息自动生成电脑语音告警播报，便于工作人员及时准确掌握监测告警状况；
电话语音拨号告警：系统支持自动电话拨号告警，可按用户设定策略、设定号码进行自动电话语音拨号告警，并以电话语音将报警信息传递到接听的被呼叫号码终端；
邮件告警：系统支持邮件告警，可按用户设定策略，发送到用户设置的接收邮箱；
视频弹出告警：系统支持视频弹出告警，可按用户设定策略、设定时间和监控平台相结合，当有人员在系统设置的策略时间内出现在视频中可弹出视频报警框。
四、机房软件功能：
1、Android客户端：为方便用户使用，专为Android 平台开发客户端软件，满足用户的移动办公需求，使用户随时随地都能了解应用平台的运行状态及监测区域的实时状况。
 |
 |

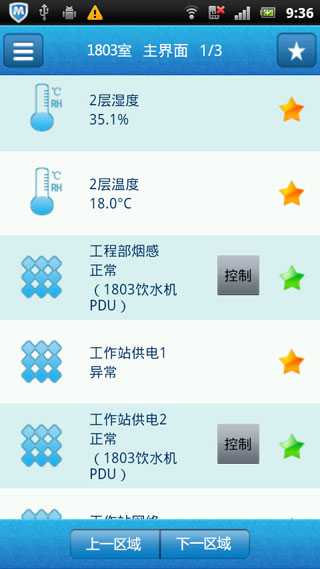

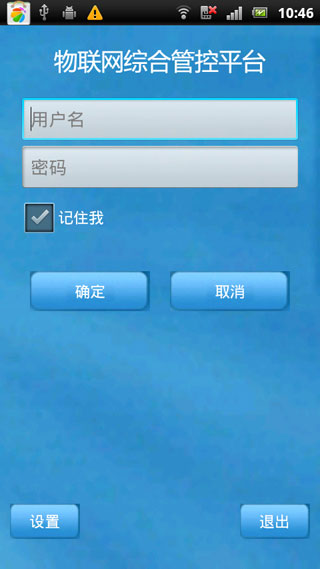

| 用户登录 | 设备管控 |
 |
 |

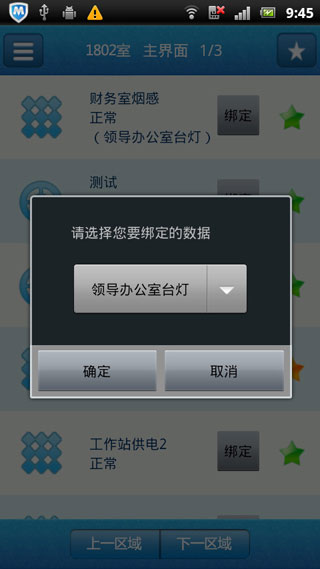

| 数据绑定 | 服务器设置 |
2、pc客户端可视化界面：

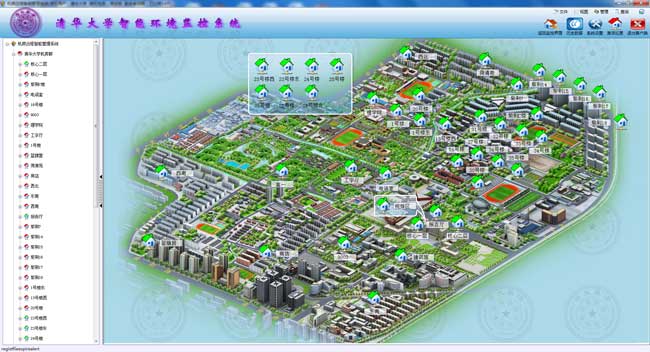

主界面是以用户真实应用场景而定制的3D，显示所有监控对象，整个应用场景状况一览无余。
集中化远程管理

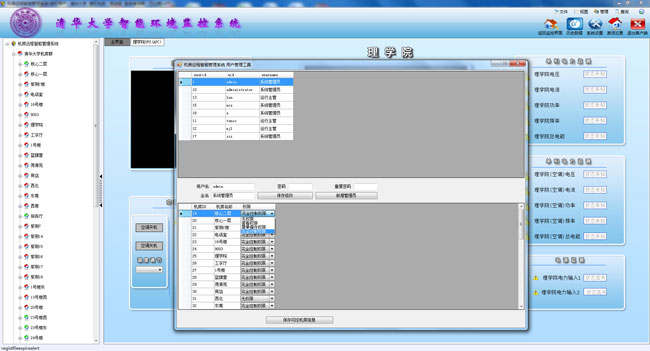

权限管理
策略配置

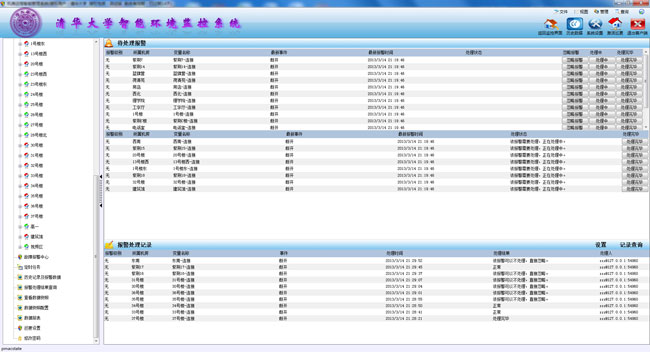

故障大盘
五、公共机房软件功能：

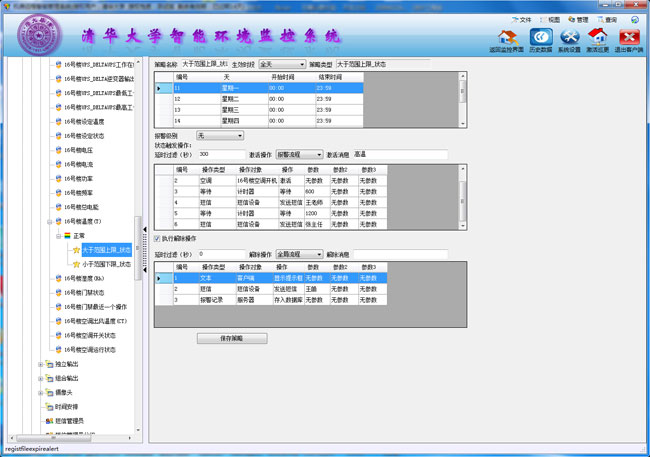

1、灵活的策略设置：
可以自由设置触发条件、生效时间、触发动作等，可以更具用户设置的数值进行智能报警。
2、集中化远程管理：
软件采用C/S建构和B/C架构，根据分布不同地域的监测数据及设备状态集中在一个平台管理，省去往返奔波监测烦恼。 系统可通过客户端实现在任意终端上远程查看各监控区域内设备、系统的运行情况，如果权限允许也可对设备、系统进行远程桌面、远程Console 口、远程开关、远程设置等多种管理功能。
3、出色的告警功能 ：
对异常状态持续时间超过设置的时长值时，系统才会进行报警，可对必须受控的状况报警，也可过滤掏空过程中的暂时波动状况，避免了过度频繁报警。 系统支持通过短信报警、邮件报警、视频报警、图示报警、语音拨号报警。
4、事件集中处理：
系统可以将所有故障报警事件集中在一个界面展现，可以对每个时间进行“忽略”“处理”“结束”等操作，按照事件明确分类，各机房事件一目了然，避免了多机房的情况下进行繁琐的操作，事件查找难，事件处理不及时带来的麻烦。
5、用户权限管理 ：
系统采用矩阵式用户权限管理，可以根据不用管理人员不同授权。
6、丰富的驱动支持：
丰富的驱动程序库可轻松解析市面上大部分工作协议的设备数据，并且不断有新协议加入到驱动库，极力满足客户的需求。
7、系统日志、数据查询和管理：
系统自动保存监测事件记录、报警记录与系统操作事件记录。管理人员可随时查询，及时全面了解与系统安全相关的历史过程和当前状况。支持用户利用报表设计器，自动生成运行管理人员根据运行实际需要自行定义的各类数据报表和统计报表。自动生成日志报表、历史运行数据统计报表。
支持实时动态曲线与历史曲线两种查询方式，方便管理者借助直观的图形显示，快速分析系统运行状况，为管理者提供完备的系统操作维护资料。
8、数据共享：
系统提供开放的数据共享接口，并可按用户要求与使用习惯定制符合SNMP、IPMI 等常用协议的数据共享接口，满足与其他数据库的数据通信，对网管系统要求的数据或告警信息实现实时传递。
六、监控主机
1、主机拍摄图：

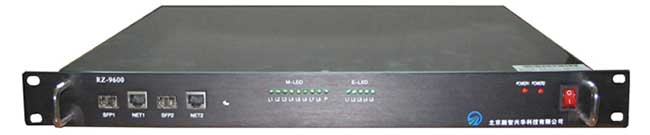

主机前端(图)

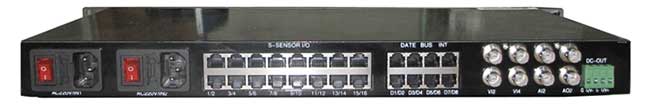

主机后端(图)
2、监控主机概述：
机房监控主机（RZ-9600/RZ-6000/RZ-3000）集环境监控、动力监控、安防监控、视频监控、门禁管理、设备远程管理以及用户方系统，第三方保障系统等全面整合为一体，实现分布式场站的一体化综合监测与智能化自动调控管理。
3、与同行产品对比特点：
【1】嵌入式、免维护；
【2】智能化监测和控制；
【3】内置系统72w/30min后备电源；
【4】16路输入/输出接口；
七、系统七大特色：
1、工控级的硬件产品：
系统设备硬件均采用高可靠性的工控级产品，并采用了强弱电分离的设计架构，温湿度适应性强、抗电磁干扰、抗噪、防震、防尘。监控主机采用双路供电结构，并内置后备电源，任何一路供电中断都不会影响系统正常运行，并可监控设备的自身的供电，任何一路断开都可通过上位机软件进行报警。内置的后备电源，在系统外的市电及UPS全部中断的情况下可启动后备电源支持系统延时运行。
2、高可靠的网络安全：
全方位网络安全设计，系统通讯采用双链路以太专网，独立光纤组网、独立供电，可靠性高，环境适应性好。工作站内置安全网关、系统内部网络层以上数据通讯采用自定义专有协议，客户端与服务端支持自定义握手密码，网络数据接口采用握手密码认证、误码判断验证、延时验证等多种安全措施，全方位防护网络攻击威胁。
3、分布式监控、集中化管理：
针对散布在不同空间或地域的受监控场所，可设计实现不同的监测控制体系，结构简洁、监测布点全面、系统运行稳定。
实现对影响网络硬件运行环境安全的监控，可以全面的集中管理控制和监测所有影响环境的设备，把所有的设备状态完全的集中在一个软件平台上管理，省却往返奔波检查的烦恼。
4、多级报警处理机制：
系统可区分多级报警级别，根据用户需要设定报警级别，报警事件发生时系统自动按事件级别排队报警、处理，并对应各级别发送报警信息；系统提供软件图示定位、多媒体语音、电话、手机短信、E-mail 等多种报警方式供用户选择，在发生报警事件时，保证警情的及时告知；系统还可通过智能语音组合对分布在不同区域及不同设备的警情进行精确定位式报警，方便管理者准确了解发生警情的位置及状态，可实现现代化智能管理的无人或辅助值守。
5、稳定高效的系统结构：
支持以C/S 为主B/S 为辅，独立的C/S 和独立的B/S 三种不同的架构，以安全性更有保障的C/S 客户端全方位提供基于网络的监测报警与远程管理功能，以仅提供常规远程监测功能的WEB 浏览方式覆盖更广的监控范围 ，并同时对用户来访网段、用户身份进行过滤和认证。
6、可视化界面设计：
系统能够实现电子地图应用场景位置的显示，主界面是以用户真实应用场景而制定的3D仿真UI，显示片区、点区、探头、设备等不同级别监控对象及配置点的位置、监测参数和正常/异常状态，实现有报警发生能很直观的确定报警位置，整个应用场景状况一览无余。
7、超强兼容泛在互联：
可以根据要求定制开发协议和控件。客户系统对这些扩充没有任何限制，而且基本结构不用改变。系统支持MGE、EXIDE、LIEBERT、APC、BORRI 等UPS，STULZ、HIROSS、LIEBERT、RC、ATLAS、ISOVEL 等精密空调，西门子、江森等中央空调及各种带接口的配电柜、列头柜、实验仪器设备以及其他各大厂商生产的智能设备。
8、便捷的移动客户端：
为了方便用户使用，专为Android平台开发客户端软件，满足用户的移动办公，使用户随时随地都能了解应用平台的运行状态及监测区域的实时状况。
