智慧教室系统
1
背景和需求
现行学校的教室管理存在很多缺陷，例如：班牌的经常性替换、教室设备安全管理、教室使用的及时通告、繁琐的课表打印及分发、假期学校教室的安全管理等有存在很大的缺陷。基于物联网技术体系的智慧教室集电子班牌、环境监控、电子课表、考试管理、通知管理、视频监控及远程控制等于一体的智能化智慧教室系统正在学校中应用。
2
系统介绍
融智兴华智慧教室解决方案不仅可实现教室的温湿度与空调、CO2与通风、光照度与灯光、投影机的使用与幕布/窗帘/照明等教学环境监测变量与教学环境保障设备间的策略化管理的智能联动，更可为教学任务调度变更、教务管理、考试等教学活动提供一个更为高效的网络化的通知通告展示平台。进而对教育教学、教务管理、考务管理以及学生管理提供更为智能、高效和有力的物理环境支撑和信息传递交互环境支撑。
另外，我公司研发的智慧教室综合管控系统，就是围绕学生、围绕教室、围绕教学环境保障、围绕教学主管部门和广大师生的高效互动而展开的系统工程建设项目，系统基于物联网体系架构所设计。

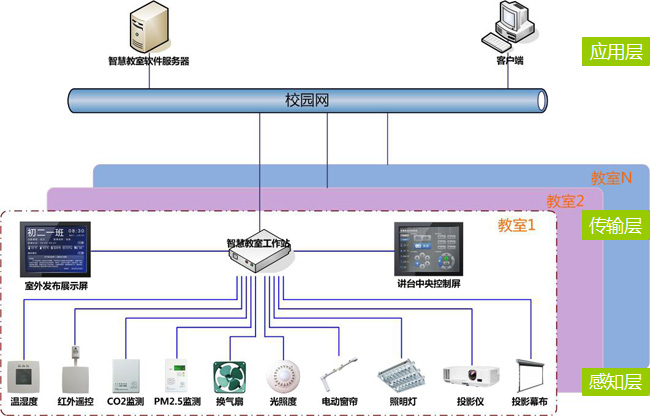

基于物联网体系结构的智慧教室
3
功能介绍

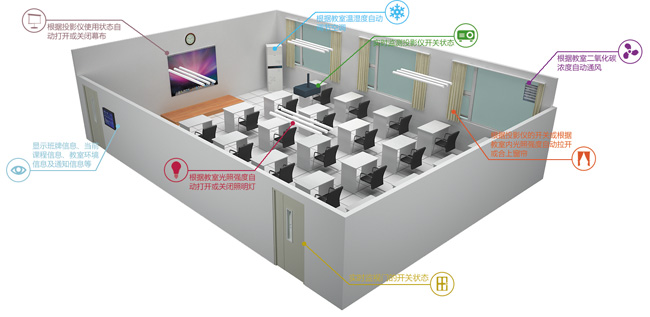

智慧教室模拟拓扑图
一、电子班牌

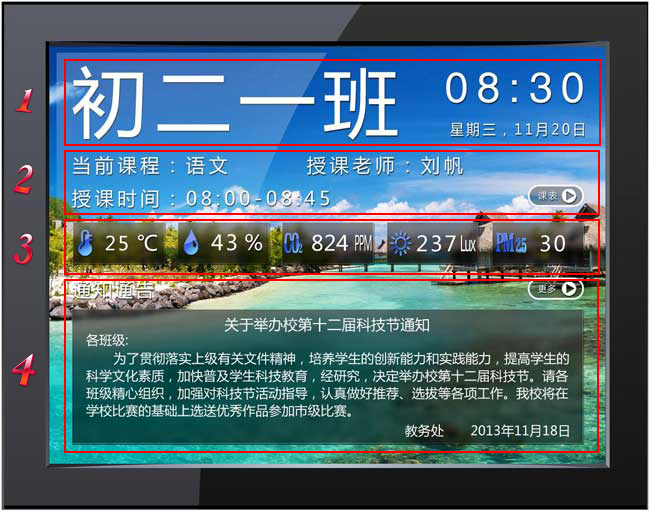

电子班牌(上课模式)
为每个教室配置一个前端显示触摸屏，安装在教室门口，用来显示班级信息，当前课程信息，教室环境信息以及学校的通知信息，为学生和老师提供了便利。
电子班牌(上课模式)
屏幕区域说明
①、班牌信息，电子班牌功能，避免学校每年更换班牌，直接通过软件设置即可完成。
②、课程信息，每个屏维护一张本班的课程表，可自动根据时间显示当前的课程，授课老师以及当节课的上课时间，也可点击“课表”按钮查看详细课表。
③、环境信息，实时显示本教室的温度，湿度，CO2浓度，光照强度，PM2.5等信息。
④、通知通告，是一个信息发布平台，通过上位机软件下发学校的一些重要通知，如版讯，学校新闻，调课信息，寻物启事等。
电子班牌(考试模式)
通过上位机软件可设置考试模式，考试信息统一下发，无需采用传统的方式为每个教室贴纸，为老师提供了便捷(注：考试模式下，触摸屏点击是无效的，只有显示功能)。
电子班牌(考试模式)

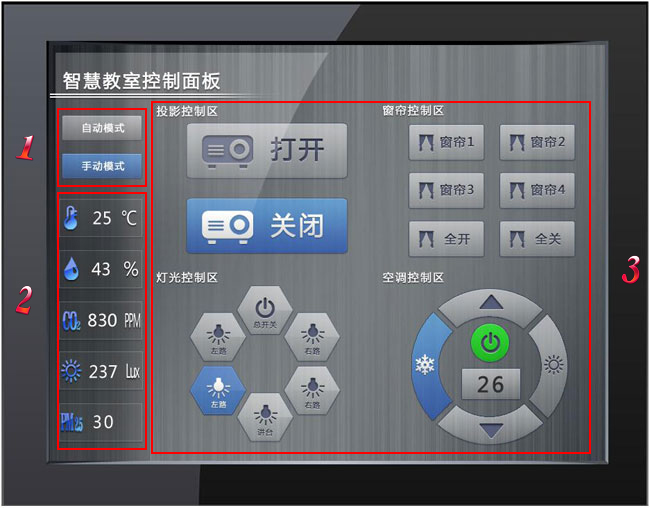

二、控制面板
在讲台安装控制面板，可实现对教室内一些设备进行控制，面板上主要分为3个区域。即模式切换区、环境信息区、设备控制区。
屏幕区域说明
①模式切换区，可选择手动/自动模式。在自动模式下，触屏是无效的，设备的控制是由工作站根据策略自动调节。在手动模式下，才能通过触摸屏面板对教室的设备进行手动控制。
②环境信息区，触摸屏实时显示教室的光照度、温湿度等监测数据，方便教室随时了解教学环境状况。
③设备控制区，包括投影控制区、窗帘控制区、灯光控制区以及空调控制区。如有其他设备可进行扩展。
三、空调控制
用来智能控制教室里的空调，通过感知教室里的温度和湿度，来自动调节空调，使教室保持最适宜的温度，合理的策略配置，可避免资源的浪费，起到节能减排的效果。
四、通风控制
用来智能控制教室里的空气流通，通过感知教室的CO2浓度及O2浓度来自动控制通风设备，使教室保持良好的空气质量，使学生更能进入学习状态。
五、照明控制
用来智能控制教室里的照明灯，通过感知教室的光照强度来自动控制照明灯及窗帘的开关，避免了在不必要开灯的情况下造成的资源浪费。
六、门窗监视
用于监测教室门和窗户的开关状态，当在放学时段门窗没有关的情况下蜂鸣器会自动提示告警，为教室安全提供保障。
七、投影仪控制
用于自动进入投影模式，当投影仪被打开时投影幕布自动放下，窗帘自动拉上。当检测到投影机关闭时，幕布收起，窗帘打开。
八、PM2.5监测
用来智能调节教室里的空气质量，通过感知教室的PM2.5值来自动控制空气净化设备，使教室时刻保持清洁的空气。
九、视频监控
将视频整合到上位机软件，使软件界面不仅显示该班级的环境信息、通知信息，相应的视频也统一显示。
4
软件介绍

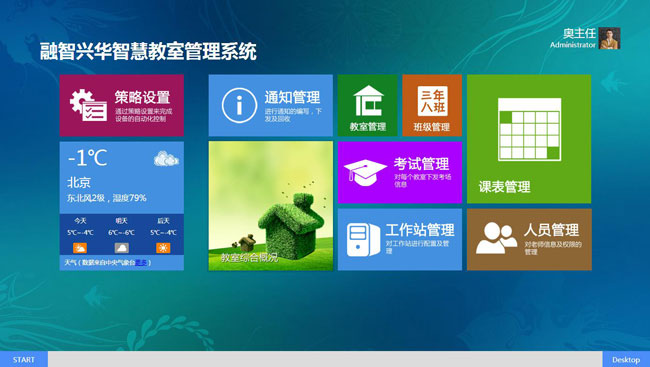

①平台软件采用WIN8风格设计，界面优雅大方，简洁而直观，如图所示其功能包括9大部分，综合环境监控、班级管理、课表管理、策略配置、考试管理等。

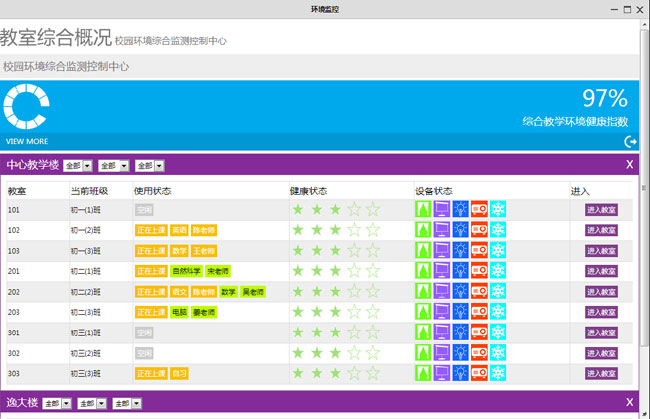

②本界面是对学校所有班级教室实时监看的界面，包括每个教室的使用状态，环境健康指数，教室的设备状态，可点击进入教室了解详细信息。

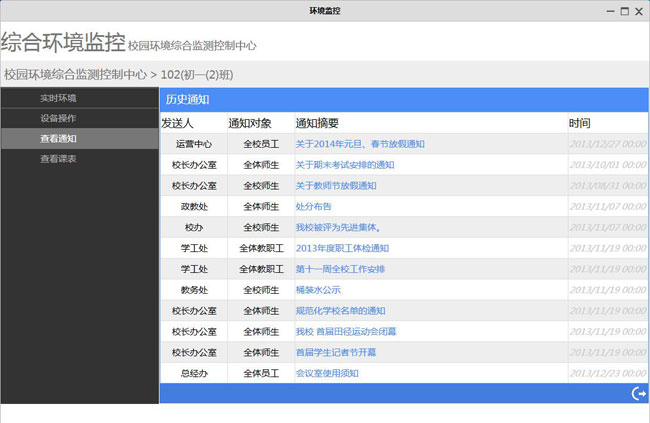

③信息发布，针对每个老师的权限等级来管理各班级的通知信息，包括通知的查看，统一下发，回收，修改等。
④课表管理，针对学校每次更换课表可通过本平台直接统一下发及修改，可与学校现有排课系统进行无缝对接。
⑤环境信息历史曲线，更直观的曲线表现形式，可查看不同班级的各环境参数曲线走势图。
5
系统特点
◆软件采用B/S 结构，被授权用户可在任何地方通过浏览器登录系统，而不用安装任何专门的软件。
◆教室端采用嵌入式智能物联网终端，在断网状态下实时监测、通知查询、智能控制等功能均可脱离上位机软件独立运行。
◆基于用户部署的控制策略，教室端空气监测自动联动通风，光照度监测自动联动照明窗帘，温湿度监测自动联动空调，一切按需智控。
◆群组化电子通知，校领导、各级管理人员、班主任、教师，均可登录系统向各自授权范围内的教室终端液晶屏发布电子通知、公告。
◆动态电子课表，中心管理软件可向选定教室分发通知及电子课表，教室端的液晶屏可动态显示当前课程信息，可动态查询最新周课程表。
◆教室健康度显示，系统基于温湿度、CO2以及光照度监测等数据，自动计算教室健康度，以五颗星分等级显示，更清晰直观。
◆智慧电子班牌，教室端液晶屏安装于教室外，可随时在走廊了解教室所属班级、当前进行课程/教师、室内环境、照明状态、空调状态等信息。
◆远程管理，被授权管理者可随时登录系统控管本班电源、空调、照明、通风等设备设施。
